球磨机的主要支持装置有两类,主轴承和滑履轴承。
滑动轴承有两大结构:一种是球面放在外面的,如图1-5 ;一种球面放在壳体里面的,如图1-6。
1-轴承上盖; 2-联结螺栓; 3-进水管; 4-主轴承瓦; 5-冷却水管道; 6-承座; 7-冷却水管道; 8-出水管; 9-油管; 10-螺栓; 11-密封圈; 12-排油管13-圆柱销
图1-5 所示轴承的轴瓦支撑在轴承面上, 并且轴瓦下面有球面, 而上面用轴承合金浇筑,这两个接触面都要精细加工。当球磨机工作时,可自动调位,同时消除轴瓦局部过负荷的可能性。为了防止轴瓦从轴承座内滑出,可以利用圆柱销稳定在轴承座上面。由于球磨机的工作环境粉尘较大,要对轴承进行防尘处理,所以要加上防尘装置。当中空轴回转时, 在环行槽内充满了润滑油则同样起密封作用。润滑油会通过小孔均匀地轴承进行润滑。用过的油,由轴瓦下部接排油管而流入循环油系统的过滤装置。

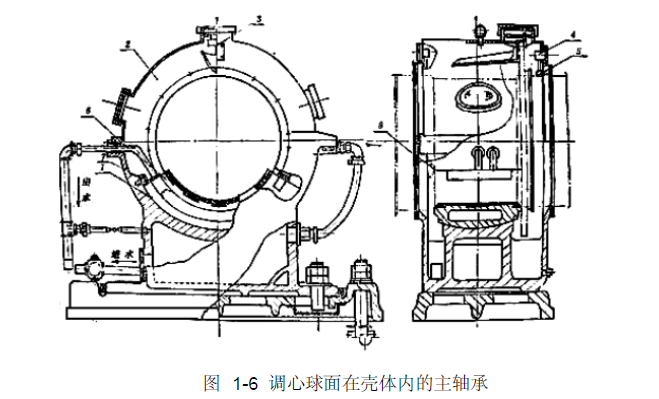

球面瓦支承在底座上,球面瓦只有120°,由于中空轴在球面瓦上接触面夹角小于90°缘故。轴承上盖以钢板焊接结构。还有一种情况需要考虑, 球磨很有可能会滑出来, 所以要有对其固定的装置。比较这两种轴承:在轴承密封和材料节省方面, “外球面”优点较明显 ,因为轴承两侧的密封圈可以自动调整,减小两者之间的缝隙。但这种结构的轴承储油量明显减少,
所以需要另外的油池或油箱,系统比较复杂。这种结构的轴瓦外形比较大, 比较重,在机械加工时也比较麻烦。
