鄂式破碎机

鄂式破碎机

【产品简介】:
颚式破碎机具有结构简单、坚固工作可靠、维护和检修容易以及生产费用低等优点,颚式破碎机分为简摆式颚式破碎机和复摆式颚式破碎机。

产品介绍

颚式破碎机具有结构简单、坚固工作可靠、维护和检修容易以及生产费用低等优点,因此在选矿破碎阶段中得到广泛地应用。

颚式破碎机工作原理与分类

鑫海颚式破碎机工作时,活动颚板对固定颚板作周期性的往复运动,时而靠近,时而离开。当靠近时,物料在两颚板间受到挤压、劈裂、冲击而被破碎;当离开时,已被破碎的物料靠重力作用而从排料口排出.

根据活动颚板的运动特性的不同,颚式破碎机可分为两类:

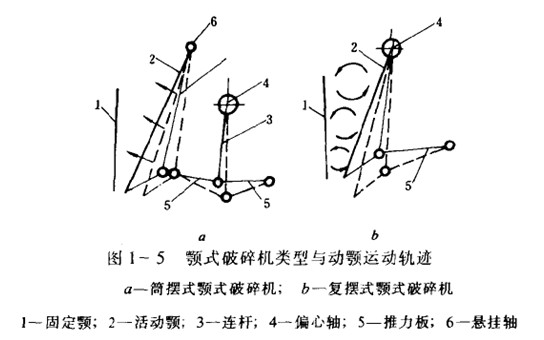

颚式破碎机类型与动颚运动轨迹

(1)由曲柄双摆杆机构组成的动颚称作简单摆动式(又称简摆式)颚式破碎机(图1-5a),活动颚板以悬挂轴6为支点,当偏心轴4回转时,通过连杆3及推力板5带动它作往复运动。其上各点的运动轨迹都是简单的圆弧,而且以排料口处为更大。

(2)由曲柄摇杆机构组成的动颚称作复杂摆动式(简称复摆式)颚式破碎机(图1-5b),活动额板2悬挂在偏心轴4上,当偏心轴回转时,活动颚板除了以偏心轴为支点作往复运动外, 而且还有上下运动,其上各点的运动轨迹都是椭圆,并且从上往下椭圆度越来越大。

与简摆式颚式破碎机相比,复摆式颚式破碎机结构简单、紧凑、生产率高。实践证明,复摆式颚式破碎机的生产能力较同规格简摆式破碎机高20一30%。因此在选矿过程中较多的采用复摆式颚式破碎机。 颚式破碎机的规格,用进料口的宽度B和长度L来表示(即B x L),例如:250×400额式破碎机,表示进料口宽度为250mm,长度为400mm.颚式破碎机的规格参数见表1-4.

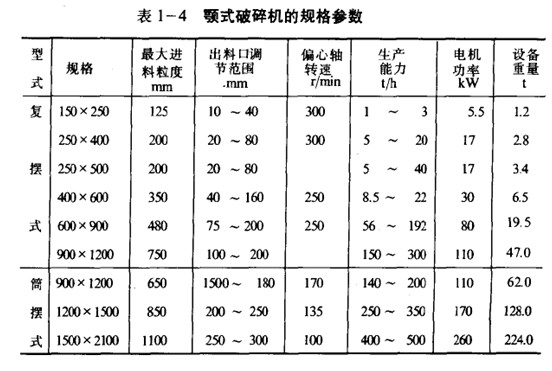

颚式破碎机的规格参数

颚式破碎机的构造

图l-6为鑫海复摆式颚式破碎机,该机主要是由破碎部件、传动机构、锁紧装置、调整装置和保险装置等组成的。

复摆式颚式破碎机

颚式破碎机的优缺点与应用范围

烟台鑫海颚式破碎机具有生产能力大,给料粒度范围宽,结构简单、紧凑、牢固,工作可靠.维护检修方便,生产费用和设备投资少等优点,但在工作中噪音大.此外由于惯性力大,机件所承受的负荷也大,所以对基础要求牢固,当加料不均匀时易堵塞破碎腔,颚式破碎机的破碎比较小。因而,颚式破碎机主要用于块状的硬质物料的粗碎和中碎。

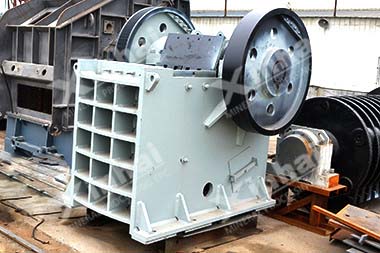

鄂式破碎机设备

技术参数

型 号 进料口尺寸
(mm)
最大进料粒度
(mm)
出料口调整范围
(mm)
产量
(t/h)
配用电机功率
(kw)
重 量
(t)
外形尺寸
(mm)
PE-500×750 500×750 425 50-100 45-80 55 10.1 1892×2054×1853
PE-600×900 600×900 500 65-160 70-120 55-75 15.5 2520×1840×2303
PE-750×1060 750×1060 630 80-140 130-260 110 28 2620×2302×3110
PE-900×1200 900×1200 750 95-165 220-380 110 50 3789×2826×3025
PE-1000×1200 1000×1200 850 195-265 230-380 110 57 3889×2826×3025
PE-1200×1500 1200×1500 1020 150-300 400-800 200 100.9 4200×3750×3820
PEX-300×1300 300×1300 250 25-105 20-90 55-75 11 1777×2330×1740
