超细层压自磨机

超细层压自磨机

【产品简介】:
超细层压自磨机是烟台鑫海矿山机械有限公司发明的新型自磨机,具有中细碎和粗磨两种功能,其粉碎效果可一次性碎磨到-0.074mm含量占产品总量的20%—40%以上,粉碎比可达4000—5000,比球磨机、棒磨机高十几倍。

产品介绍

超细层压自磨机/半自磨机是烟台鑫海矿山机械有限公司发明的新型自磨机,它是一种兼有中细碎和粗磨两种功能的磨矿设备。明显的特点是可以将采场的原矿或轻微粗碎的矿石等直接给入自磨机中,利用矿石自身为介质,通过相互的冲击磨削作用实现粉碎,(在自磨机中加入少量钢球,能够提高处理能力,称半自磨机)。一次性碎磨到-0.074mm含量占产品总量的20%—40%以上,粉碎比可达4000—5000,比球磨机、棒磨机高十几倍。

超细层压自磨机的优点

1、超细层压自磨机/半自磨机排矿格筛是在自磨机给矿一侧,排矿石在另一侧下部,能够加速排出从给矿端到排矿端磨好的合格产品,较大的提高了排矿的效率;
2、超细层压自磨机/半自磨矿石从高空抛落不会受到矿浆浮力的影响,冲击力较强,颗粒与克里颗粒之间受到强烈的撞击挤压磨破等作用,充分发挥了研磨的效果;
3、排料采用设计在筒体端面外圆周的端面排矿装置。避免了物料过磨现象并提高自磨机的产量超细层压自磨机从下部排矿,充填率高达45%, 不会造成排矿阻塞。

生产实践证明:超细层压自磨机的排矿力度较高,在较大的给矿力度为160mm的情况下,排矿力度为-200目 占45%;+200目~2mm 占45%;;-2mm ~6mm占8%; +6mm~10mm 占2%。比传统球磨机增加217.39%。超细层压自磨机的排矿中,-200目 占45%的产品通过水力旋流器分级后直接给入下一作业,并不通过球磨机,球磨机的给矿中,+6mm~10mm 的矿石只有不到2%,其余为+200目~6mm 的矿浆,这其中以大量接近合格的产品为主,实现了“多碎少磨”。超细层压自磨机省略了中细碎筛分厂房和设备、除尘机组,节省了土建投资、占地面积、缩短了建设周期,节省60%耗电量,是名副其实的无粉尘式破碎磨矿节能环保型矿工艺。可使球磨机的处理能力增加一倍以上。

超细层压自磨机原理

超细球磨机原理是通过传动机械使其缓慢转动,矿石从筒体一端给入,在筒体内由于矿石本身的抛落冲击及自磨而粉碎。达到成品粒度的物料通过格子板在溢流水的作用下,经过另一端的筒体通过格筛强制排出。

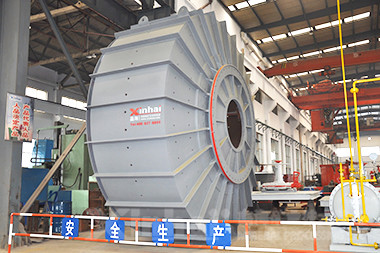

超细层压自磨机设备

技术参数

型号

规格
筒体
长度×宽度
(mm)

有效容积
(m3)

生产能力
(t/h)

给矿粒度
(mm)

筒体转速
(r/min)

主电机

总质量
(t)

型号

功率
(Kw)

转速
(r/min)

ZMJ4014

4000×1400

16

25-35

<350

17

JR138-8

245

735

66

ZMJ5518

5500×1800

41

45-75

<400

15

TDMK800-40/3250

800

150

170

ZMJ6522

6500×2200

69

--

<450

13.2

TDMK1600-40

1600

150

280

ZMJ7525

7500×2500

102

--

<500

12

TM2500-16/2150

2500

375

460

ZMJ8528

8500×2800

150

--

<550

11

TDMK1600-40

1600X2

150

520
